血管介入放射学中的导管
血管介入放射学中的导管
在血管介入放射学领域，导管作为核心工具，历经近百年发展已形成多样化体系。1929年，Werner Forssmann医生首次用橡胶导管完成肺动脉插管，开启了导管介入的新纪元。如今，导管已成为诊断血管病变、输送治疗器械的关键载体。本文系统梳理血管介入导管的构造特性、分类体系及临床选择原则，为理解这一”微创利器”提供全面视角。
- 导管的基本构造与核心特性
导管是一种柔性中空管，由后端的操作hub和远端的管状shaft组成，其设计需兼顾推送性、跟踪性、抗扭结性和生物相容性。理想导管应具备足够强度、精准扭矩控制、X线可视性、柔韧性、无创尖端及低表面摩擦，以确保在复杂血管环境中安全高效操作。

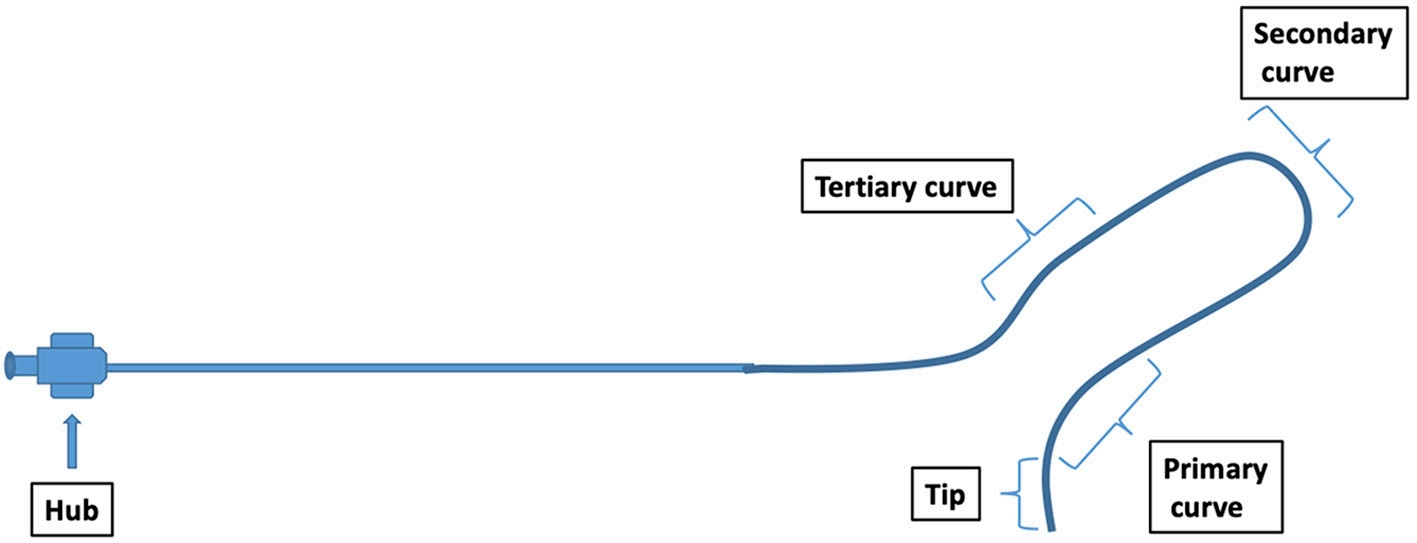

图1 导管的基本结构
构造：从材料到细节设计。导管的构造决定其核心性能，主要包括表面涂层、外层材料、尖端设计和强化结构四部分。
表面涂层：通过修饰摩擦系数、抗血栓性或抗菌性优化性能。亲水涂层可显著降低摩擦阻力，便于在迂曲血管中推进；肝素涂层能在5-10分钟内临时抑制血栓形成，适合长时间操作；部分导管还采用抗菌涂层，减少感染风险。
外层材料：常见材料的性能差异直接影响导管适用场景。聚乙烯摩擦系数中等、刚度较低，易通过迂曲血管，但易屈曲变形；尼龙刚度和扭转强度高，耐高压且形状记忆好，常作为选择性导管的编织增强材料；聚四氟乙烯（PTFE）摩擦系数低、抗扭结，适合作为引导导管内层，减少与导丝的摩擦；聚氨酯柔软且耐反复使用，但钢丝通过性较差，多用于特定冲洗导管。为平衡性能，临床导管常采用复合设计，如聚乙烯导管外编织尼龙或不锈钢丝，以增强扭转强度和扭矩控制。
尖端设计：圆形尖端比方形或斜角尖端更无创，且易于插入血管。部分导管采用锥形尖端，减少进入细小分支时的阻力；而引导导管多为非锥形尖端，以增强与血管壁的贴合稳定性。
强化结构：单丝或双丝编织（如不锈钢丝）可显著提升扭矩传递能力，使医生能通过旋转近端hub精准控制远端尖端方向。这种设计对选择性插管至关重要，例如在肾动脉等角度刁钻的分支血管中，强化结构可确保导管尖端按预期方向调整。
测量：尺寸与长度的精准匹配。导管的尺寸参数直接影响与血管、导丝及器械的兼容性，核心包括外径、内径和长度。

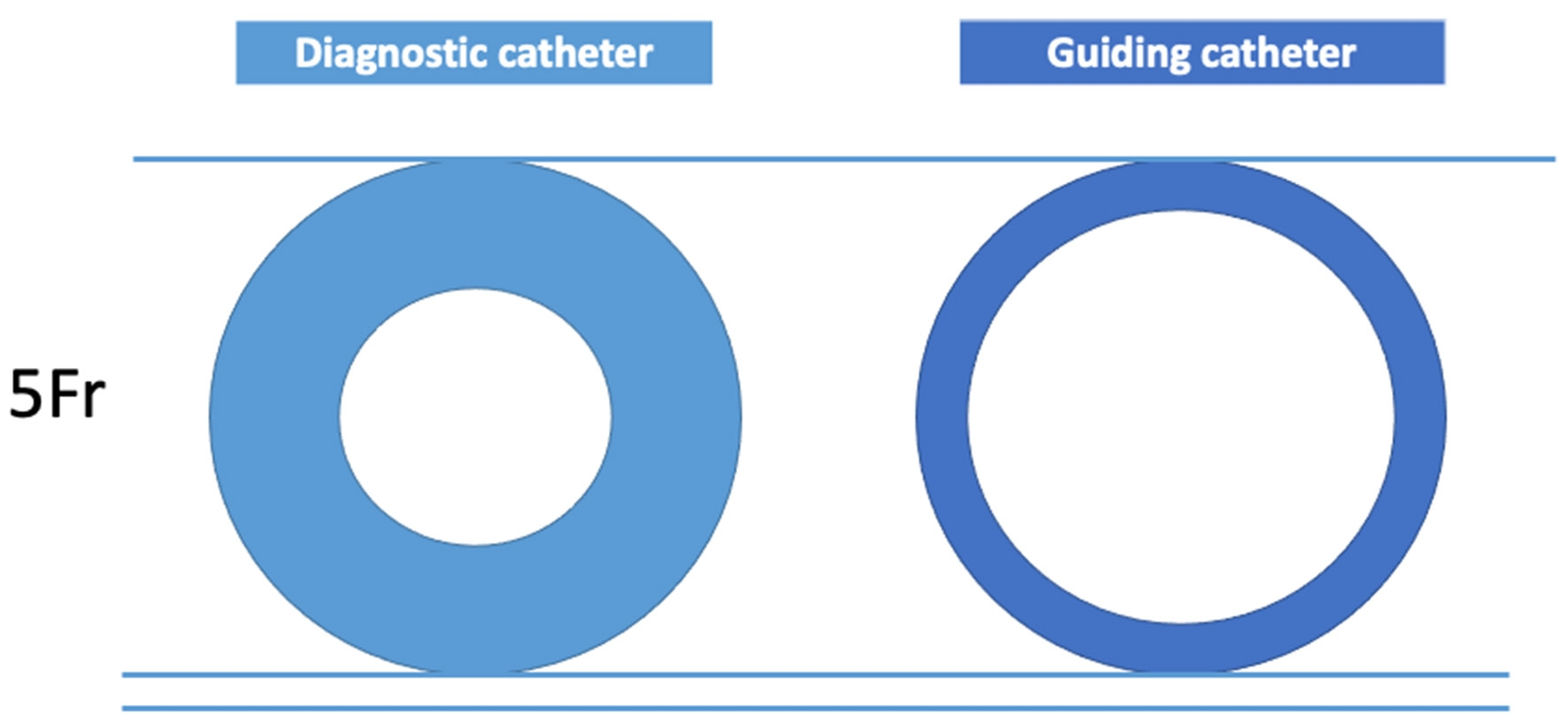

图2 对于相似的Fr尺寸，导引导管腔的直径大于诊断导管
外径：以French（Fr）为单位，1 Fr=0.333 mm（如3 Fr导管外径为1 mm）。临床最常用4-6 Fr导管，其中4-5 Fr适用于多数诊断性造影，6 Fr及以上则用于需要输送大型器械（如支架）的治疗性操作。导管外径需与血管鞘匹配，例如4 Fr导管需通过4 Fr鞘，若尺寸不匹配，可能导致推送困难或血管损伤。
内径：以英寸为单位，决定可兼容导丝的最大直径。例如2.4/3 Fr Progreat导管内径为0.022英寸，仅能容纳直径<0.022英寸的导丝。内径与造影剂流速密切相关，根据泊肃叶定律，内径翻倍可使流速增至16倍，因此高流量造影（如主动脉造影）需选择大内径导管。
长度：根据靶部位和入路选择，范围15-110 cm。经股动脉入路时，腹主动脉造影常用65 cm导管，肾动脉等内脏血管插管需65-80 cm，脑血管造影则需100 cm；而扩张器仅需15-20 cm。长度选择遵循”冗余原则”导管需足够长以到达靶部位，同时保留体外操作长度，但过长会增加推送阻力和操作难度。
技术性能：操作有效性的关键。导管的技术性能决定其在血管中的操控性。
扭转强度：指通过旋转近端 hub 控制远端尖端方向的能力，与材料和直径相关。尼龙导管的扭转强度约为聚乙烯的2倍、PTFE的4倍；编织增强可使扭转强度提升3倍。这种性能在选择性插管中至关重要，例如用Cobra导管寻找肾动脉开口时，足够的扭转强度可确保尖端精准转向。
推送性与跟踪性：推送性指沿血管推进的能力，取决于材料弯曲刚度和外表面摩擦系数；跟踪性指沿导丝移动的能力，与外表面摩擦系数直接相关。聚乙烯等低刚度材料推送性较差，易在高压下屈曲；而PTFE涂层可显著提升跟踪性，适合在迂曲血管中跟随导丝前进。
造影剂流速：遵循泊肃叶定律，与内径成正比、与长度成反比。例如5 Fr导管的流速显著高于4 Fr导管，适合需要快速显影的主动脉造影；而100 cm长的脑血管导管流速低于65 cm的肾动脉导管，需调整注射压力以确保显影效果。

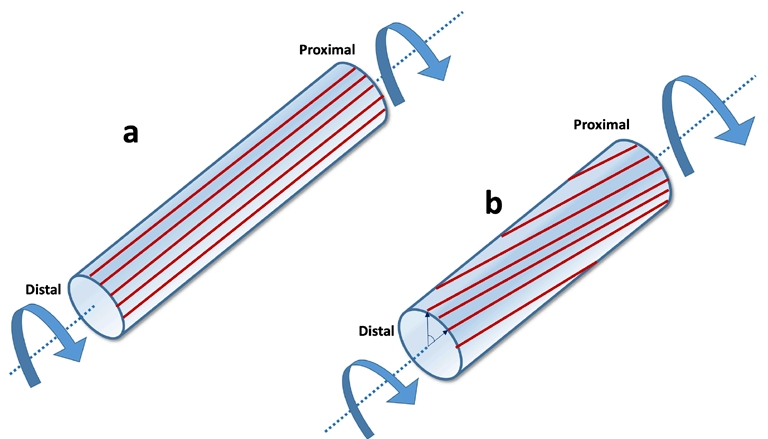

图3 显示扭转概念的示意图，即材料承受扭转载荷的能力的测量。
二、导管的分类体系与临床应用
根据功能和设计，血管介入导管可分为四大类，每类在介入流程中承担独特角色，共同构成从诊断到治疗的完整工具链。

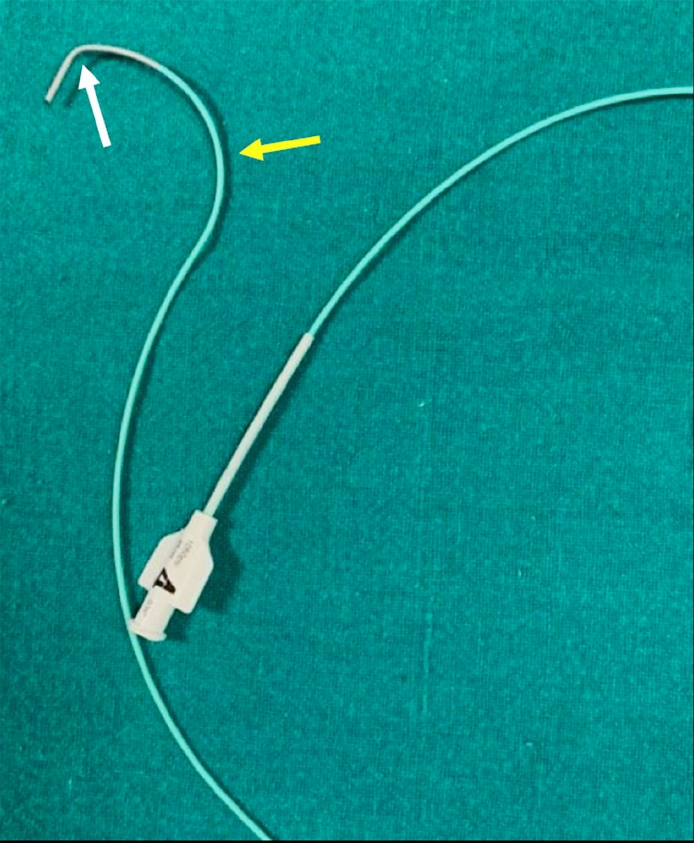

图4 Cobra导管
选择性导管：精准抵达靶血管。选择性导管是诊断性血管造影的核心工具，尺寸4-6 Fr，长度50-125 cm，多为编织结构且尖端柔软，能精准插入分支血管。根据弯曲形态可分为单曲线、双曲线和反向曲线三类。
单曲线导管：如Multipurpose导管（MPA/MPB），具有120°（MPA）或90°（MPB）主弯曲，适用于起源角度较平缓的血管（如腹腔干、肠系膜上动脉）。MPA1为端孔设计，MPA2增加侧孔，可兼顾选择性造影和局部冲洗。
双曲线导管：以Cobra导管为代表，具有主弯曲和次级弯曲，适合起源角度<90°的血管。C1-C3型号弯曲度递增，C1用于较直的肾动脉，C3则适用于角度更陡的分支。肾双弯导管（RDC）是特殊双曲线设计，尖端向下弯曲，专门针对锐角起源的肾动脉。
反向曲线导管：如Simmons导管，具有三个弯曲（次级弯曲称为”膝部”），通过回撤动作推进，适用于迂曲主动脉弓分支（如锁骨下动脉、椎动脉）。操作时需注意避免打结，且Beacon尖端型号使用后需检查长度完整性。
血流动力学导管：监测血管压力。血流动力学导管用于评估血管压力和血流状态，核心是Swan-Ganz和Berman导管：Swan-Ganz导管：4-8 Fr，长度60-110 cm，含2-5个 lumen，尖端近侧有可充气球囊。通过测量肺动脉楔压评估左心功能，是诊断肺动脉高压、心功能不全的金标准。Berman与反向Berman导管：4-8 Fr，长度50-110 cm，无端孔但有多个侧孔。标准Berman导管球囊位于远端，侧孔在近端，可用于球囊 occlusion 造影；反向Berman导管球囊位于近端，侧孔在远端，适合特定部位的压力监测。
引导导管：支撑治疗器械输送。引导导管是治疗性介入的通路保障，6-8 Fr，长度65-100 cm，非锥形尖端且结构强化，与诊断导管相比具有**更大内径、更高刚度**和**更强支撑力。其核心功能是作为球囊、支架等治疗器械的输送通道，同时提供稳定操作平台。6 Fr引导导管穿刺创伤小，可深入细小动脉，但支撑力有限；7-8 Fr导管支撑力强，能输送更大尺寸支架，但穿刺部位并发症风险略高。选择需平衡血管直径与治疗需求：肾动脉等中等血管常用6 Fr，主动脉等大血管则需7-8 Fr。

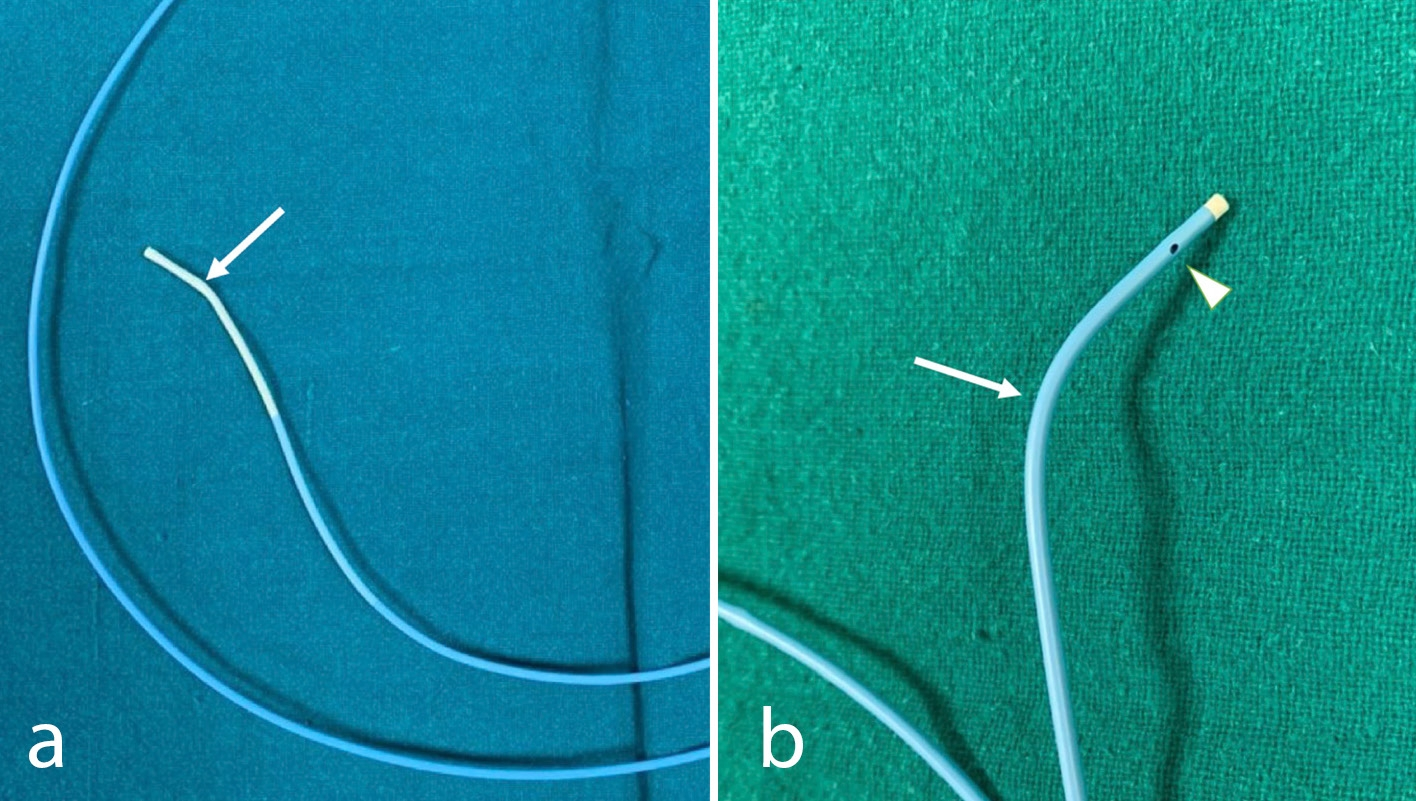

图5 多功能导管
特殊导管：应对复杂场景。特殊导管针对特定操作设计，覆盖从超选择性插管到器械输送的复杂需求。
微导管：≤3 Fr，适配0.010-0.025英寸导丝，用于超选择性插管。如2.5 Fr Cantata导管可输送≤500 μm栓塞颗粒，适合肿瘤供血小动脉的栓塞治疗；2.9 Fr MicroMewi导管则用于精准药物输注，输注长度5-10 cm。
冲洗导管：含端孔和多个侧孔，如猪尾导管（4-12个侧孔），可在高压力（达1200 psi）下注射造影剂，避免单孔高压喷射导致的血管壁损伤。其猪尾状 loop 设计能防止尖端直接接触血管内膜，广泛用于主动脉、下腔静脉等大血管造影。
球囊导管：分单轨型（单腔，导丝贯穿近端）和跨导丝型（双腔，分别用于充气和导丝），核心参数为额定破裂压（单次充气不破裂的最大压力）和名义压（达标注直径的压力）。例如用于肾动脉成形的球囊导管，名义压通常8-10 atm，破裂压12-16 atm，确保扩张时安全可控。
测量导管：如标记猪尾导管，管壁含铂金属标记，间隔1 cm，用于精准测量血管直径和长度，为支架选择提供依据（如主动脉瘤腔内修复术前测量瘤颈长度）。

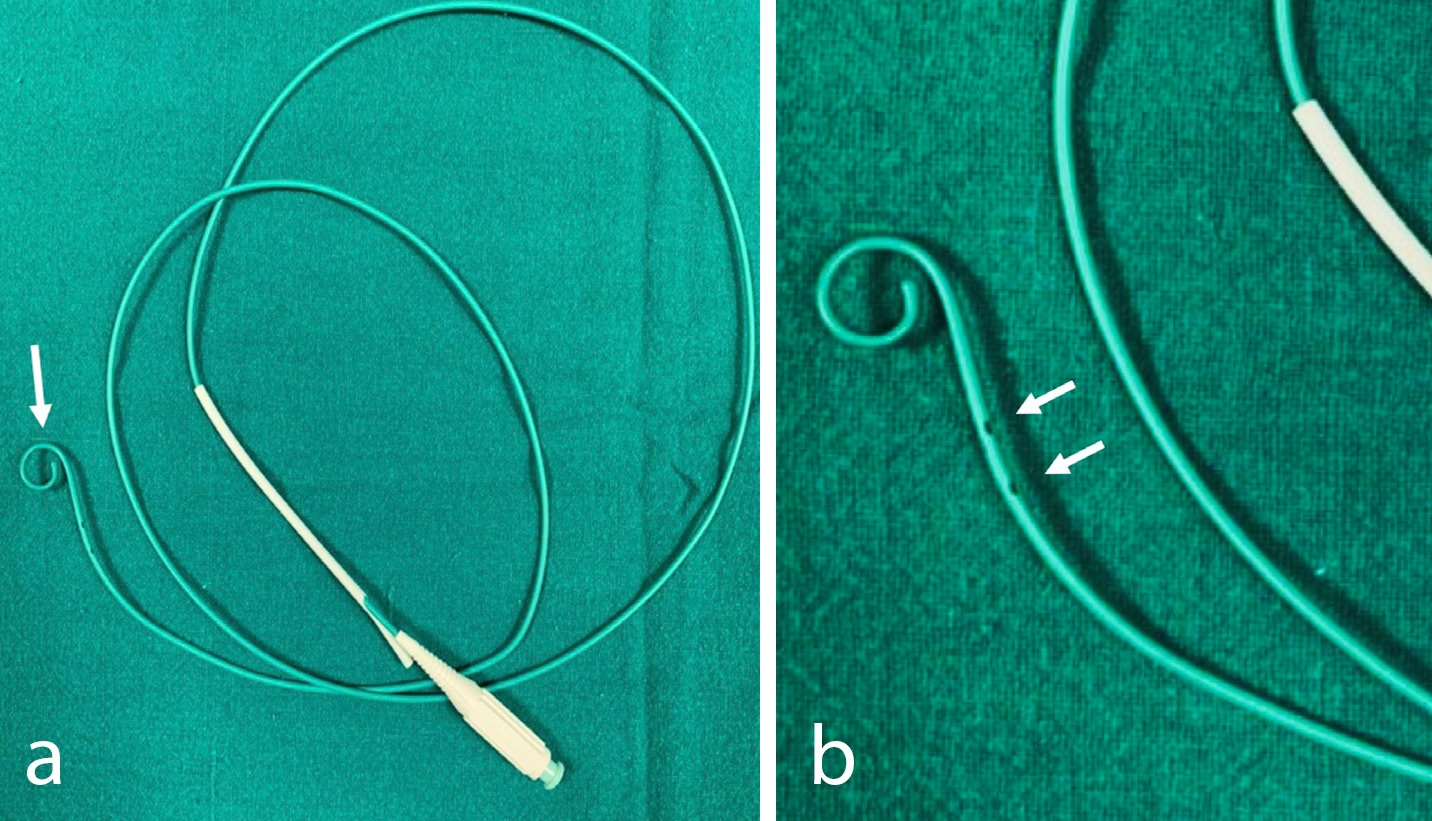

图6 带猪尾环的猪尾导管（a）（箭头），导管直段（箭头）中，侧面靠近猪尾环（B）。
三、导管的临床选择原则与操作要点
导管选择的核心是适配，根据靶血管解剖、操作目的和入路条件，匹配最适合的尺寸、弯曲形态和材料特性。错误选择可能导致插管失败、血管损伤或器械输送困难，而精准选择可显著提升操作安全性和效率。
选择的核心依据
靶血管起源角度：是选择弯曲形态的关键。起源角度<90°（如腹腔干）常用Cobra或Multipurpose导管；90-120°（如部分肾动脉）需RDC或Simmons导管；>120°（如迂曲椎动脉）则需反向曲线导管。
入路部位：股动脉入路可选用65-100 cm导管，而肱动脉/桡动脉入路因路径较短，需匹配更短导管或特殊弯曲设计（如Judkin’s右冠脉导管）。主动脉弓类型也影响选择：1型弓用单曲线导管，2型/3型弓或牛型弓则需复杂曲线导管。
操作目的：诊断性造影优先选择4-5 Fr选择性导管，以减少血管损伤；治疗性操作（如支架植入）需6-8 Fr引导导管，提供足够支撑；超选择性栓塞（如uterine动脉栓塞）则需3 Fr以下微导管。
110规则：由Chuang提出，指导选择性内脏动脉插管导管尖端至主弯曲的距离及弯曲宽度，需为靶血管宽度的110%，以确保稳定到位且不损伤血管壁。
操作要点与安全规范
导管操作需遵循标准化流程，避免并发症。
术前准备：用肝素盐水冲洗导管，清除空气和杂质；确认回血后再注射造影剂，避免空气栓塞。
术中操作：透视下旋转导管，确认尖端自由移动，避免贴壁高压注射（防血管撕裂）；推送时保持导丝领先，避免盲推导致穿孔。如需调整形状，可通过蒸汽加热后弯曲，冷水淬火固定。
术后处理：按血管鞘尺寸压迫止血；复用导管需彻底消毒（液体或气体灭菌），确保内外表面无菌。
四、结语
血管介入导管是微创技术的精准之手，从4 Fr的纤细诊断导管到8 Fr的强力引导导管，从单曲线的灵活转向到反向曲线的迂回抵达，每一种设计都是对血管解剖和操作需求的深度适配。理解导管的构造特性、分类逻辑和选择原则，不仅是掌握介入技术的基础，更是实现”以最小创伤获最大效益”的核心。随着材料科学和设计理念的进步，未来导管将向更细径、更高支撑力、更智能（如压力反馈）方向发展，但适配需求的核心逻辑始终不变，这也正是介入放射学”个体化、精准化”理念的生动体现。
