NEWS
03
2026-06
磁性材料 3D 打印：材料、工艺与应用前景
磁性材料体系：从基础分类到复合创新
磁性材料的性能是 3D 打印应用的基础，根据磁化特性可分为四大类：软磁材料、硬磁材料、复合材料及高熵材料，各自具备独特的磁性能与适用场景。

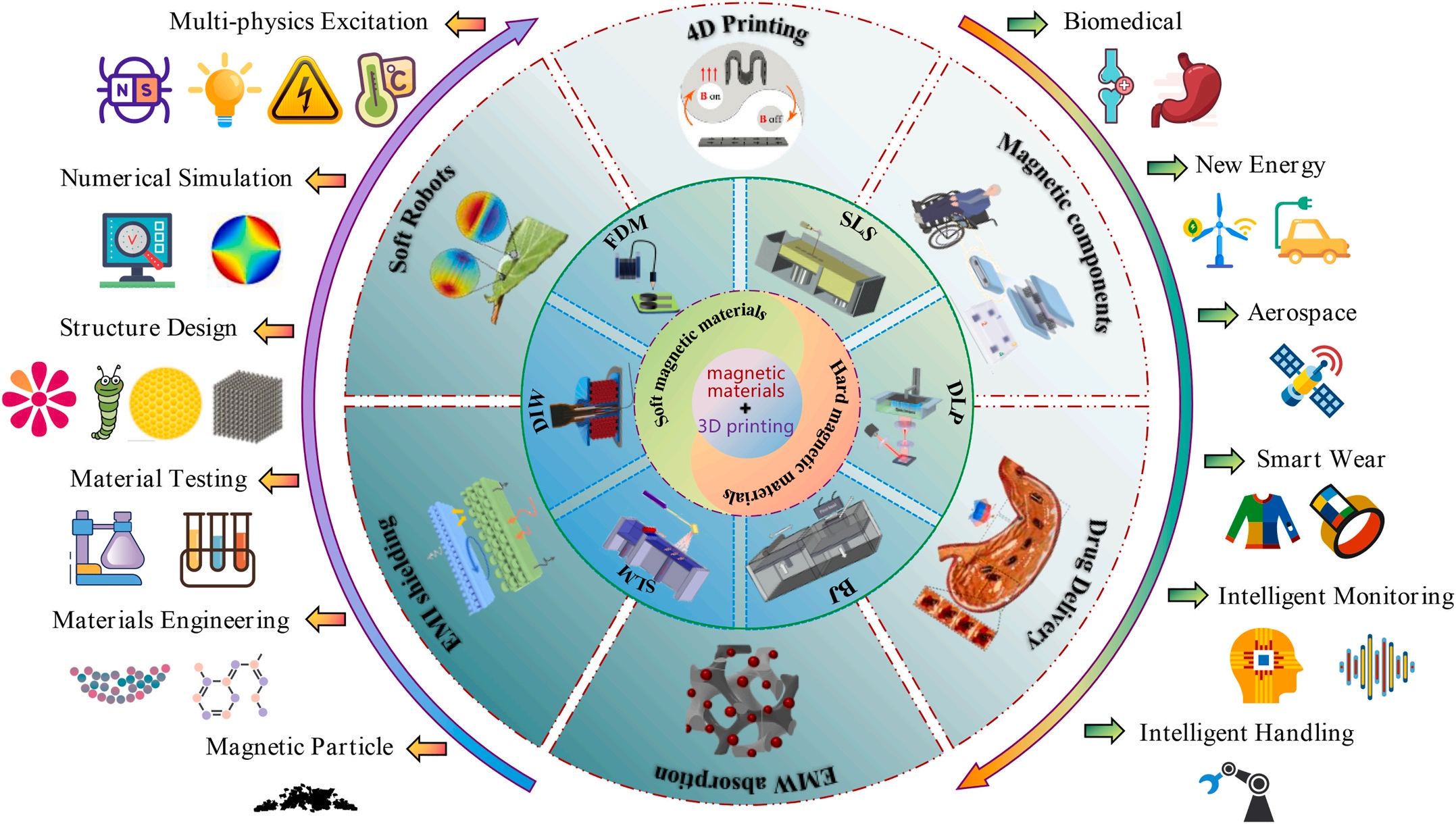

图1.磁性材料3D打印全生命周期知识图，包括材料、工艺、结构、应用。材料主要包括软磁材料和硬磁材料，磁性材料中的3D打印工艺主要包括FDM。
软磁材料具有低矫顽力（Hc≤1000 A/m），易磁化且易退磁，主要包括金属软磁（如纯铁、硅钢、Fe-Ni 合金）、铁氧体软磁（如 Mn-Zn ferrite、Ni-Zn ferrite）及非晶 / 纳米晶合金。这类材料因高磁导率和低磁损耗，广泛用于变压器、传感器等电磁设备。例如，Fe-Ni 合金通过 3D 打印可制成复杂形状的磁芯，其初始磁导率可达 310， 矫顽力低至 6.9 Oe，适用于高精度电磁感应装置。
硬磁材料（永磁材料）则具有高矫顽力（Hc>1000 A/m），磁化后能长期保持磁性，典型代表包括稀土磁体（Nd-Fe-B、Sm-Co）、金属硬磁（Al-Ni-Co、Fe-Cr-Co）及铁氧体硬磁（BaFe₁₂O₁₉、SrFe₁₂O₁₉）。其中，Nd-Fe-B 磁体因最高的磁能积（(BH) max）成为新能源汽车、风力发电等领域的核心材料。3D 打印技术可突破传统烧结工艺的形状限制，制备出具有复杂磁路的 Nd-Fe-B 组件，其剩磁（Br）可达 0.62 T， 矫顽力达 695 kA/m。

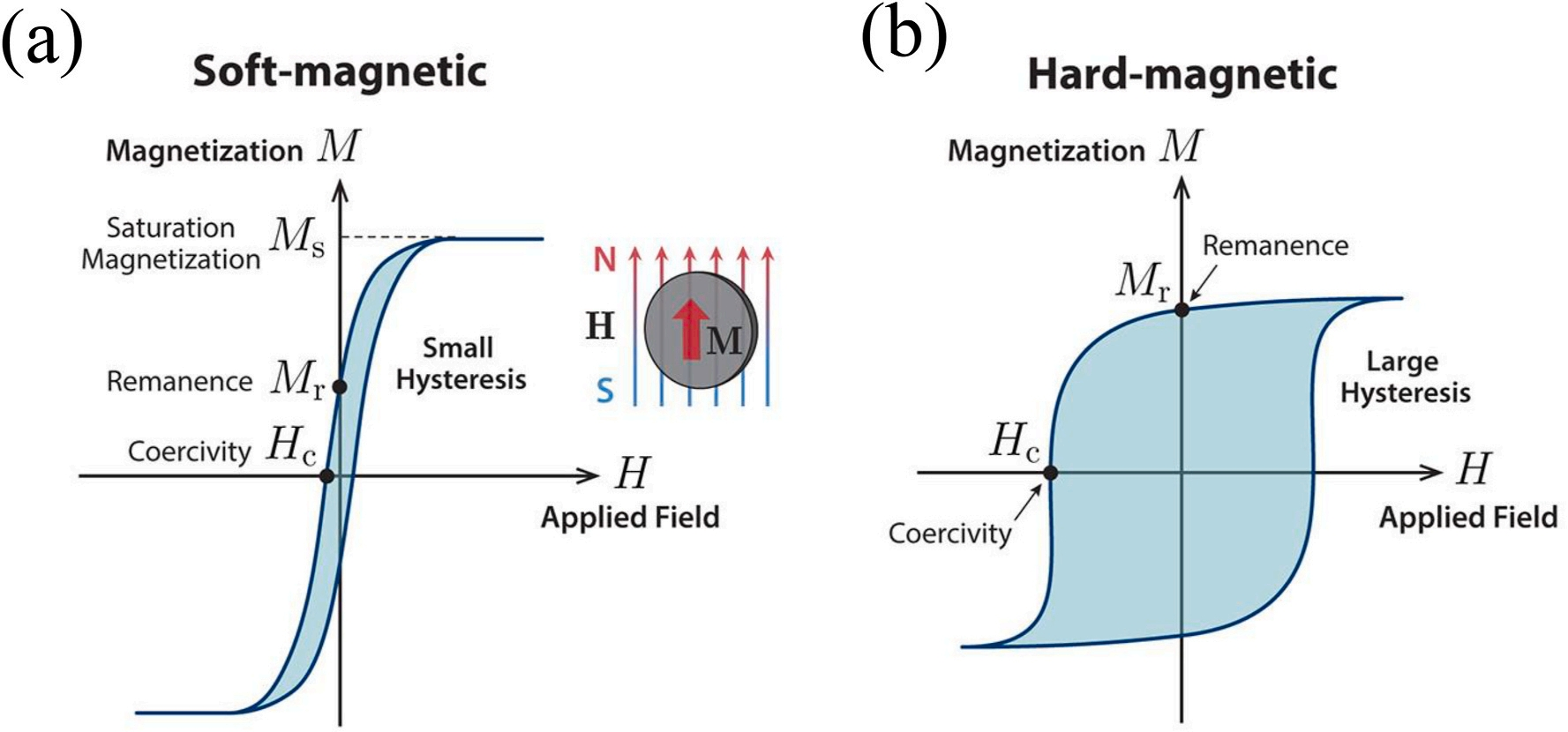

图2.软磁和硬磁材料的磁化特性，（a）软磁材料;（B）硬磁材料。
复合材料通过将磁性颗粒（如 Fe₃O₄、Nd-Fe-B）与聚合物基质（PLA、PDMS、硅橡胶）复合，兼具磁性与柔性。磁水凝胶含水量高、生物相容性优异，可用于药物靶向递送；磁弹性体（如 TPU 基复合材料）在磁场驱动下可产生大变形，适用于软机器人；磁形状记忆聚合物（M-SMPs）则能通过磁刺激实现形状恢复，其形状固定率（Rf）和恢复率（Rr）均可通过成分调控优化。
高熵材料是近年新兴的研究方向，高熵合金（HEAs）和高熵铁氧体（HEFs）通过多元素协同作用，展现出优异的磁性能与稳定性。例如，(FeCoNiMg)(FeCr)₂O₄高熵铁氧体的电磁波吸收率可达 85.5%，为宽频吸收材料提供了新选择。
核心 3D 打印技术：原理与特性对比
磁性材料的 3D 打印技术根据材料形态与成型原理可分为五大类，各类技术在分辨率、材料兼容性和适用场景上各具优势。
材料挤出（MEX）技术包括熔融沉积成型（FDM）和直接墨水书写（DIW）。FDM 通过熔融含磁颗粒的丝材层层堆积，成本低且适合聚合物基复合材料，但表面精度较低（100-500μm），需预制直径约 1.75mm 的丝材。DIW 则将磁颗粒与树脂混合成油墨，通过喷嘴挤出固化，支持多材料打印和高灵活性，分辨率达 50-200μm，但易因颗粒沉降导致喷嘴堵塞。

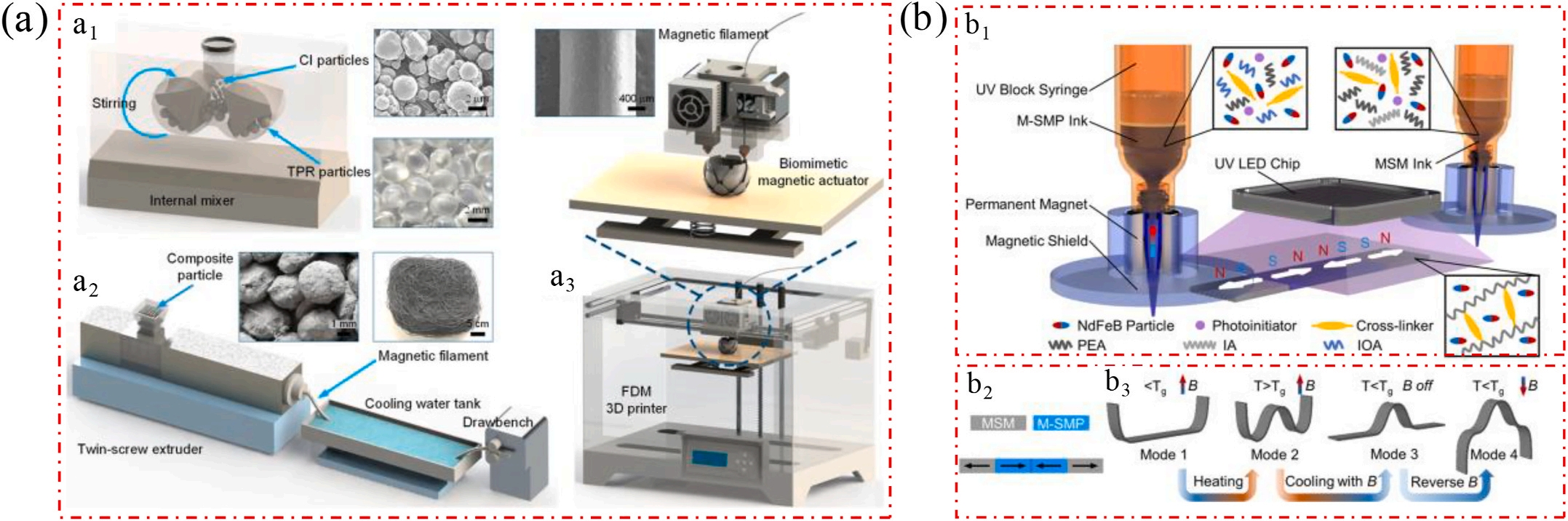

图3. FDM和DIW 3D打印工艺在磁性材料中的应用。
激光粉末床熔融（LPBF）技术中，选择性激光烧结（SLS）利用激光烧结磁粉与聚合物的混合粉末，粉末可回收且适合复杂结构，但存在热应力问题；选择性激光熔化（SLM）直接熔化金属磁粉（如 Nd-Fe-B），致密度超 99%，力学性能优异，但易产生元素挥发和残余应力，分辨率为 20-100μm。

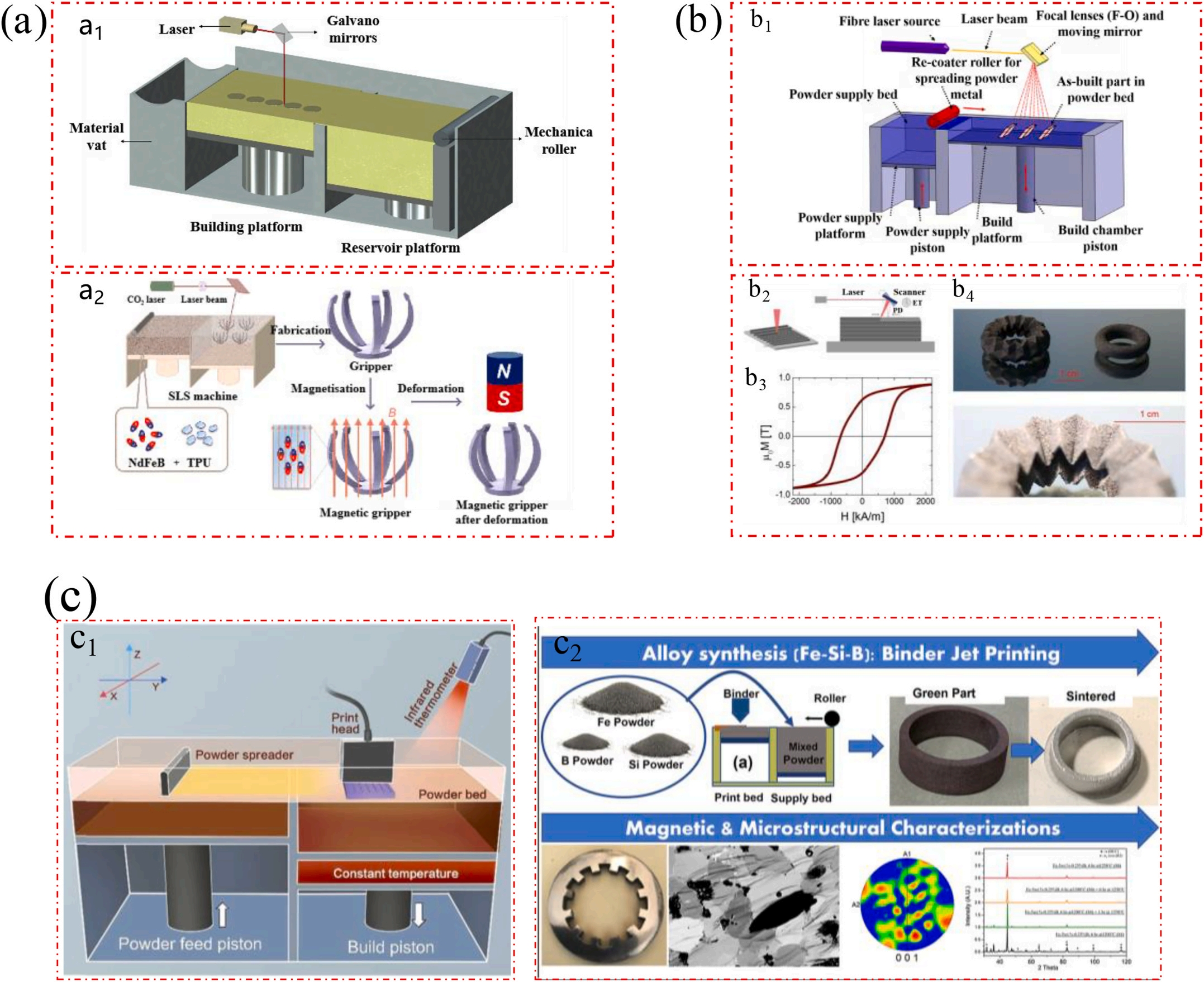

图4. LPBF 3D打印技术示意图。（a）SLS方法及其打印机；（b）SLM方法及其打印机示意图;
粘合剂喷射（BJ）技术通过选择性喷射粘合剂粘结磁粉，无热应力且适合大尺寸零件，但致密度低（需后续烧结），分辨率 50-300μm。光固化（VPP）技术包括 SLA、DLP 和双光子聚合（TPP），利用光敏树脂与磁颗粒的混合体系，通过光照固化成型，表面光滑、分辨率高（TPP 可达 < 100nm），但高颗粒负载时易沉降。
磁场辅助 3D 打印是创新方向，通过在 MEX 或 VPP 过程中施加磁场，调控磁颗粒沿磁场方向排列，制备各向异性材料。例如，磁场辅助 DIW 可使磁弹性体的平行方向磁导率比垂直方向高 2 倍，显著提升磁性能。

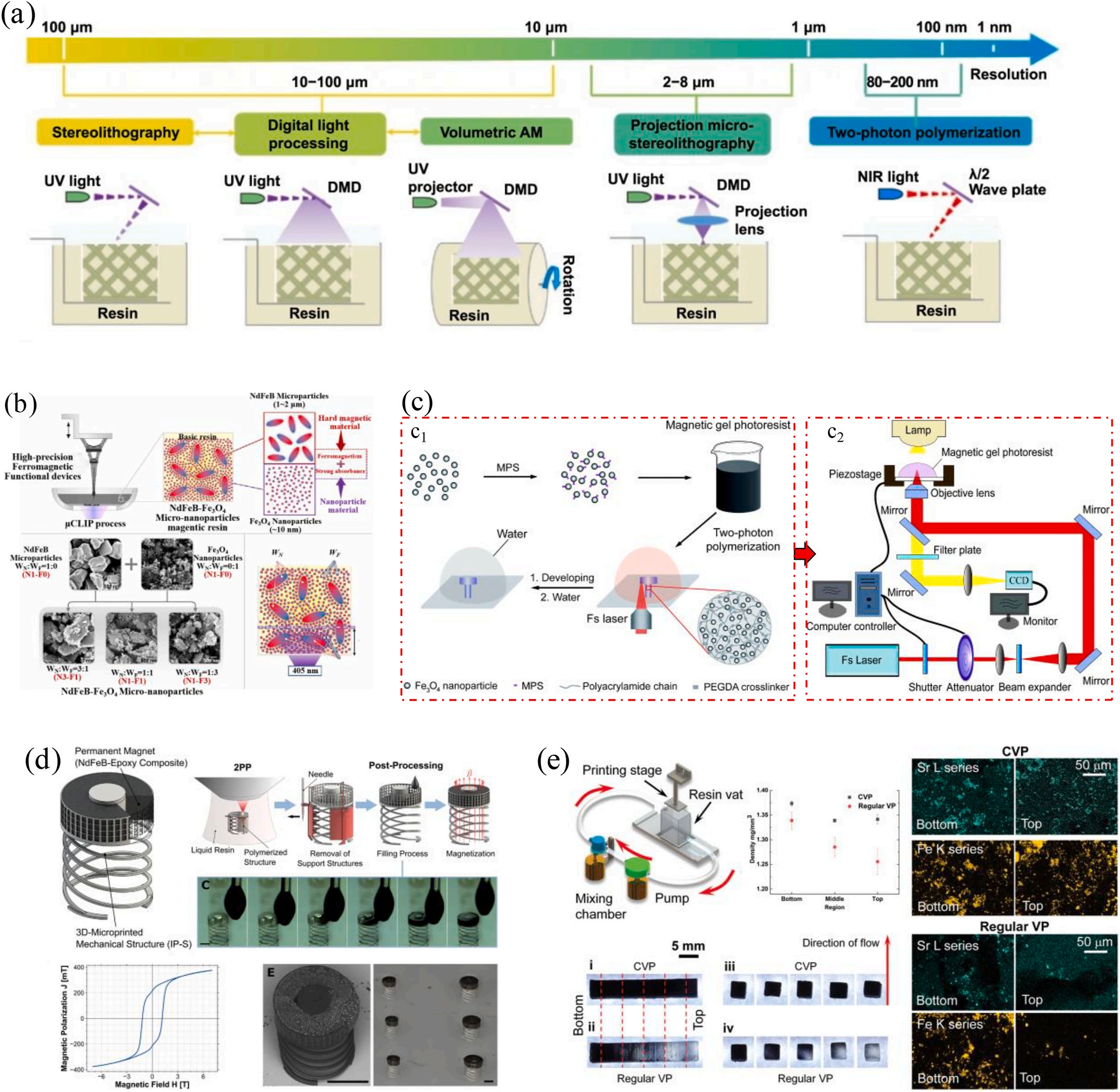

图5. VPP及其应用。（a）不同VPP方法（即SLA、DLP、VAM、PμSLA和TPP）的打印分辨率比较。
创新结构设计：从仿生到超材料
结构设计是提升 3D 打印磁性材料性能的关键，四类创新结构在功能优化中表现突出：仿生结构模仿生物形态实现性能突破。仿树蛙脚趾的磁流体减震器通过表面纹理设计增强阻尼效率；仿蝴蝶翅膀的螺旋结构结合磁颗粒，实现超宽频电磁波吸收（8.2-18GHz）。
蜂窝结构以六边形或三角形单元实现轻量化与高强度。含 15wt% 磁颗粒的双层斜蜂窝结构，电磁波吸收性能比实体结构提升 30%，且弯曲模量随孔径减小而增加。

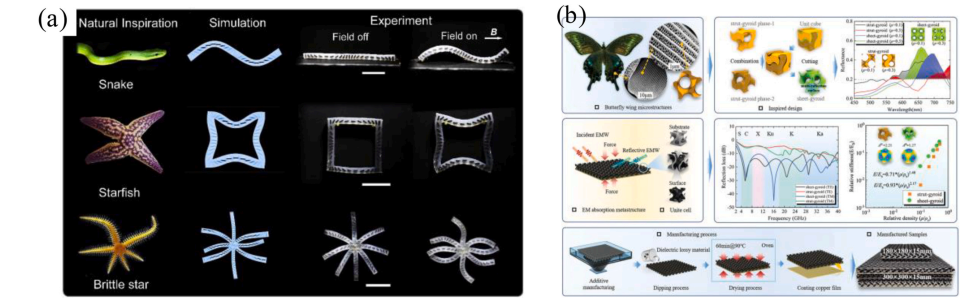

图6.磁性材料的结构设计与应用。（a）用于仿生模仿的在外加磁场下具有二维形状变化的各种形状的可编程MASM;（B）受蝴蝶翅膀上的仿生螺旋微结构启发的新型超宽带EMW吸收Meta结构。
折纸结构通过折叠实现形状转换与双稳态特性。基于 Halbach 阵列的折纸磁体可增强局部磁场强度，结合磁驱动可实现软机器人的可编程变形。
超材料结构通过人工设计单元实现超常物理特性。3D 打印的负泊松比磁控超材料传感器，应变检测范围达 0-300kPa，适用于人机交互领域。
典型应用领域：从工业到 biomedical
3D 打印磁性材料的应用已拓展至多个领域，展现出独特优势：
软机器人领域，磁驱动机器人通过 MEX 或 DIW 技术制备，可实现爬行、抓取等多模态运动。例如，基于 DIW 的多材料磁软机器人能在复杂肠道环境中导航，尺寸仅 500μm，适配微创手术。
磁性组件方面，SLM 打印的 Fe-Ni 合金变压器铁芯填充率达 89%，涡流损耗显著降低；磁电传感器（如液体金属包覆的晶格结构）可检测 0.4Pa 的微小压力，用于结构健康监测。
4D 打印通过磁 – 热响应材料实现动态变形。PLA/Fe₃O₄复合材料在磁场刺激下 3 秒内恢复预设形状，形状恢复率超 90%，适用于智能医疗器械。
药物递送领域，磁控微机器人（如 TPP 打印的螺旋结构）可靶向释放药物，生物相容性优异。基于磁 水凝胶的微载体在交变磁场下实现可控释药，为癌症治疗提供新策略。

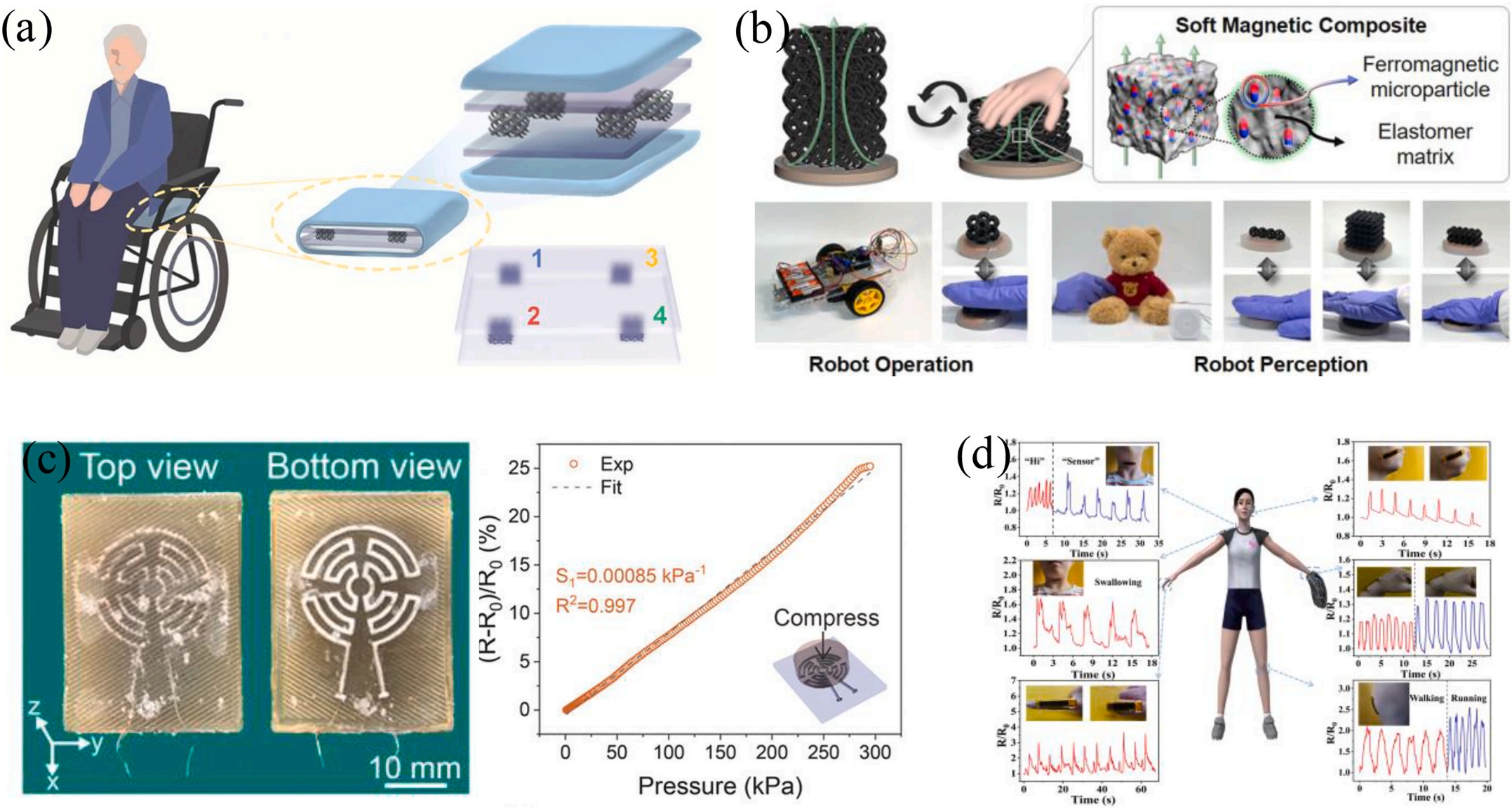

图7. 3D打印磁性材料在柔性电子设备中的应用。（a）用于监测正确坐姿的柔性液态金属涂层ME;（B）用于人机界面的高度可压缩3D打印软磁致弹性传感器;（c）MF辅助DIW印刷柔性磁传感器的结构和性能。（d）压缩应变传感器在人体运动检测中的应用。
电磁干扰（EMI）屏蔽与电磁波（EMW）吸收领域，不对称结构（多孔磁层 + 致密导电层）的屏蔽效能（SE）达 50dB；GNPs-Fe₃O₄/PLA 复合材料的反射损耗（RL）低至 – 51.13dB，有效带宽 4.16GHz，适用于 5G 设备与隐身技术。
挑战与展望
当前磁性材料 3D 打印仍面临挑战：高磁颗粒含量易导致油墨粘度升高，影响打印流畅性；打印效率与分辨率存在矛盾，难以兼顾；标准化与质量控制体系尚未完善。
未来发展需聚焦三方面：开发新型复合材料（如高熵磁材料），提升磁性能与加工性；优化磁场辅助工艺，实现磁颗粒定向排列的精准调控；拓展在生物医疗（体内微机器人）、新能源（高效电机磁芯）等领域的规模化应用。随着技术突破，磁性材料 3D 打印将在智能装备与功能器件领域发挥核心作用。
其他前沿技术
联系我们
扫码加微信咨询
