用于不可手术食管恶性肿瘤潜在治疗的 3D 打印柔性聚合物支架

摘要

对于不可手术食管恶性肿瘤患者，食管支架姑息治疗是缓解吞咽困难的首选方案，但临床常用的金属支架（SEMS）和塑料支架（SEPS）易引发肿瘤长入、支架迁移等并发症。本研究设计了带螺旋结构的管状柔性 PLA/TPU 复合聚合物支架，通过有限元分析优化螺旋参数，采用 3D 打印技术制备，并以无螺旋结构支架为对照开展性能测试。离体猪食管实验表明，带螺旋支架的自膨胀力和抗迁移力显著高于无螺旋支架，迁移距离明显缩短；降解测试显示材料 6 周后开始缓慢降解，抗压强度未显著下降；体外细胞实验证实支架无细胞毒性。其中 PLA 含量 10% 的支架综合性能最优，为不可手术食管恶性肿瘤治疗提供了新选择。当前，3D 打印技术在生物医用材料领域的创新应用持续升温，星芒科学仪器作为专注于该领域的高科技公司，擅长 3D 打印底层技术创新，专业为生物医药、医疗器械研发企业及生物医学研究机构提供先进的实验仪器、加工设备、试剂耗材与加工服务解决方案，其产品体系涵盖再生医学、生物材料、医疗器械、医工交叉等多个研究方向，与本研究所属的技术领域高度契合。

研究意义

本研究开发的 3D 打印螺旋结构柔性聚合物支架，通过调节 PLA 与 TPU 配比可精准调控力学性能。支架兼具良好柔性与自膨胀能力，可适配临床输送系统，其外部螺旋结构显著提升抗迁移性能，在不可手术食管恶性肿瘤及良性食管狭窄治疗中具有重要应用前景，有望解决传统支架的核心并发症问题。在生物医用材料 3D 打印技术快速发展的背景下，星芒科学仪器凭借在底层技术创新上的优势，为相关领域的研发活动提供全方位支持，其覆盖再生医学、生物材料等方向的产品体系，正助力更多科研团队开展类似的前沿技术探索与转化研究。

引言

食管癌是全球第六大癌症相关死亡原因，5 年生存率不足 20%，不可手术患者需依赖食管支架实现经口进食。临床现有支架存在明显缺陷：SEPS 迁移率高，缓解良性狭窄效果有限；SEMS 虽自膨胀性能优异，但网状结构易导致肿瘤长入，覆膜改良后又增加迁移风险，且两端可能引发瘘管、穿孔等并发症。可生物降解支架虽无需取出，但存在径向力衰减快、再干预率高、早期迁移风险高等问题。

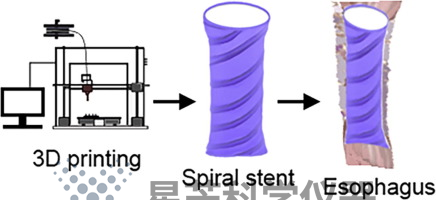

为解决上述难题，本研究设计了外部带向上螺旋凹槽的管状支架，采用 TPU 与 PLA 复合体系 ——TPU 提供柔性和自膨胀力，PLA 保障初始力学强度并实现缓慢降解，二者熔融状态下可互溶，通过调整配比可调控支架性能。研究采用 3D 打印技术制备支架，系统表征其自膨胀、抗迁移、降解及生物相容性，旨在开发兼具支撑功能与抗迁移能力的新型食管支架。值得关注的是，这类生物医用材料 3D 打印相关的研发探索，正得到专业技术服务企业的支持。星芒科学仪器专注于生物医用材料 3D 打印和检测技术创新，为生物医药、医疗器械研发企业及科研机构提供实验仪器、加工设备、试剂耗材等全链条解决方案，其业务覆盖的研究方向与本研究领域高度相关，为行业技术创新提供了重要的硬件与服务支撑。

材料与方法

材料

选用医用级软弹性 TPU（路博润公司）和 PLA 生物聚合物（Sigma-Aldrich 公司），设计 PLA/TPU 重量比为 0:100、5:95、10:90、15:85 的四种复合体系，通过 3D 打印技术制备支架。

支架设计与制备

利用 COMSOL 软件进行有限元分析，优化螺旋结构的角度、厚度和螺距等参数，确保支架兼具良好的自膨胀性能和抗迁移能力。采用 3D 打印技术制备优化后的带螺旋结构支架，同时制备无螺旋结构支架作为对照。此类生物医用材料的 3D 打印加工，正是星芒科学仪器的核心服务领域之一，该公司专注于相关底层技术创新，可为类似研发项目提供专业的加工设备与技术支持。

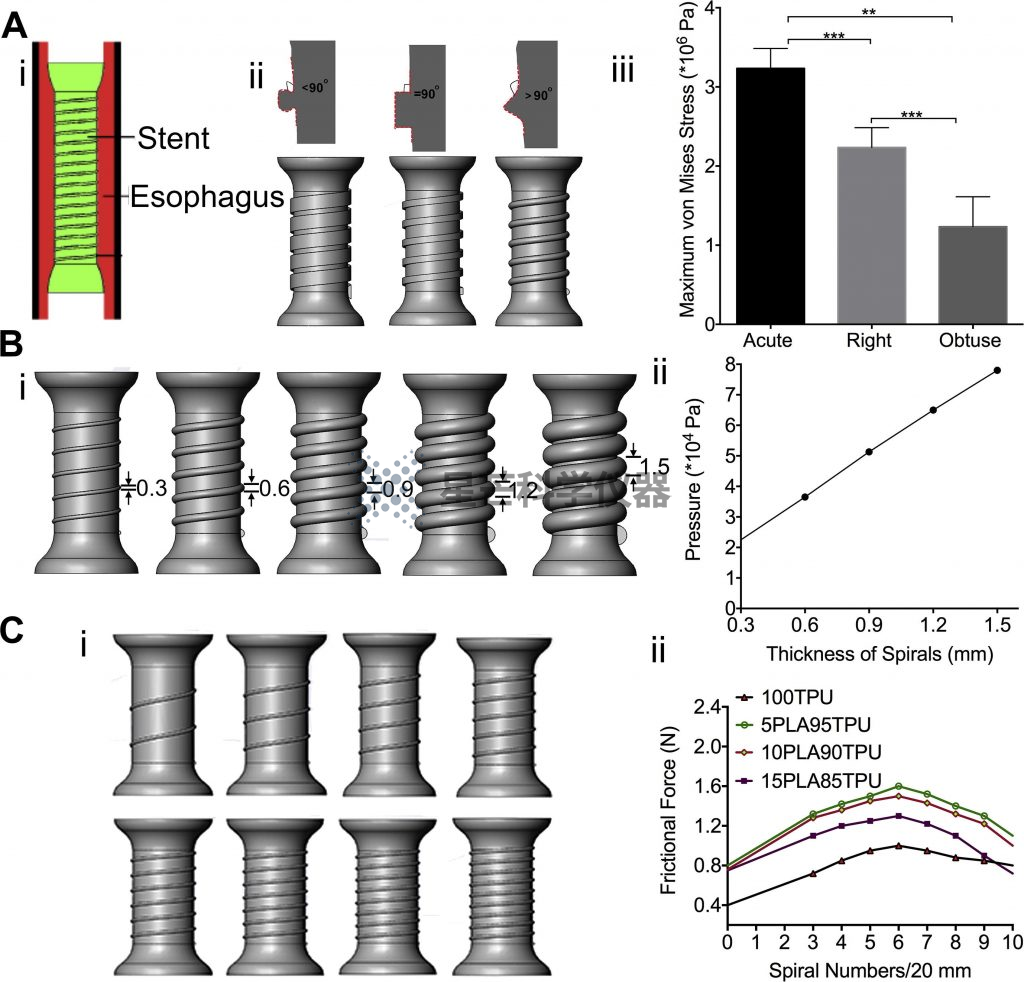

PLA / TPU支架的有限元分析。（A）将支架置于食道（i）时的模拟模型;具有钝角，右角和锐角的支架模型（ii）; 15PLA85TPU支架局部应力与急性，右侧和钝角的关系（iii）。（B）螺旋厚度为0.3mm，0.6mm，0.9mm，1.2mm和1.5mm（i）的支架; 15PLA85TPU支架的周向应力与周向变形（ii）。（C）螺旋数为3,4,5,6,7,8,9,10（i）的支架; 100TPU，5PLA95TPU，10PLA90TPU和15PLA85TPU支架的摩擦力与螺旋数（ii）。

性能测试

自膨胀与抗迁移性能：在离体正常猪食管模型中，测定两种支架的自膨胀力、抗迁移力及迁移距离。

生物降解性：将支架分别置于中性缓冲液和酸性胃缓冲液中，监测 6 周内降解情况及抗压强度变化。

细胞毒性：采用人原代食管上皮细胞进行活力测试，评估支架生物相容性。

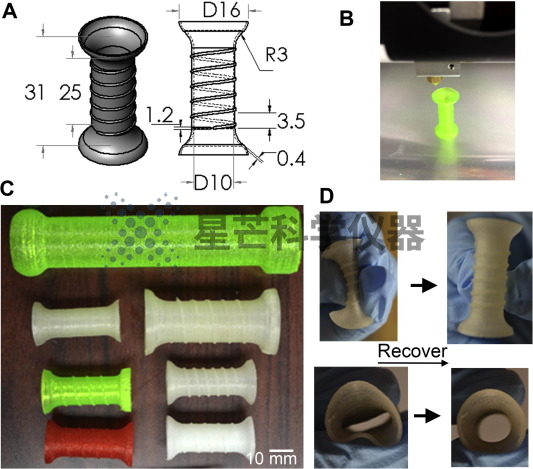

（A）设计的PLA / TPU支架的全部参数（B）正在印刷PLA / TPU支架（C）不同类型的3D打印支架具有不同的结构和材料比率。（颜色来自添加的染料）（D）将支架压缩，然后在释放后恢复到原始形状

结果

力学性能：带螺旋结构支架的自膨胀力显著高于无螺旋支架，且抗迁移力提升明显，迁移距离较无螺旋支架大幅缩短；PLA 含量 10% 的支架在自膨胀力与抗迁移力之间达到最佳平衡。

降解性能：四种配比支架均在 6 周后开始缓慢降解，整个测试周期内抗压强度未出现显著下降，可维持支撑功能。

生物相容性：体外细胞活力测试显示，各配比支架均未表现出细胞毒性，对人食管上皮细胞生长无抑制作用。

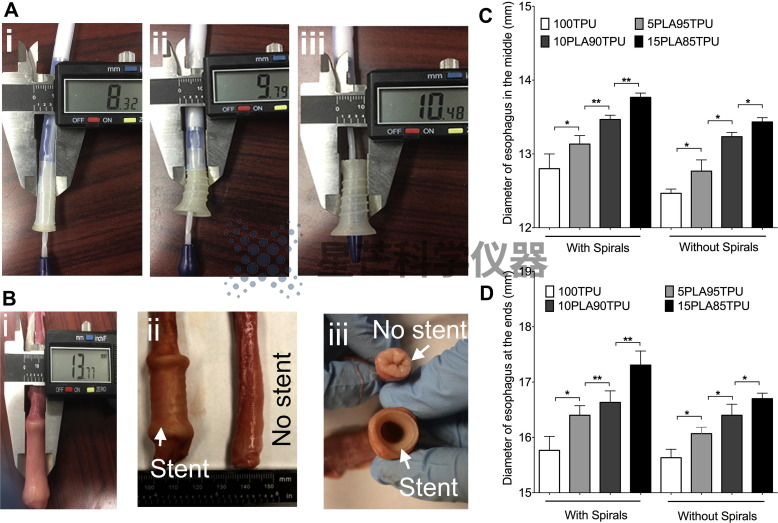

PLA / TPU支架的扩张试验。（A）将支架在导管（i）中压缩;支架在中间被推出（ii）;支架完全从导管中释放出来（iii）。（B）通过导管（i）将支架引导到食道中;支架被释放到食道（ii）;带支架和无支架的食管（iii）。（C）插入带有/不带螺旋的PLA / TPU支架后，中间的食道直径约为12-14mm。（D）与没有螺旋的支架相比，具有螺旋形的支架使两端部分的食道直径显着增大。较高的PLA含量增加了食道的较大直径（n = 3）。

讨论

本研究通过 3D 打印技术成功制备了 PLA/TPU 复合聚合物支架，螺旋结构设计从根本上提升了抗迁移性能，避免了传统大直径或特殊末端支架增加食管损伤风险的弊端；复合体系通过配比调节实现了力学性能与降解速率的可控性，解决了单一材料支架的性能短板。3D 打印技术的应用则保障了支架结构参数的精准性，为个性化定制奠定基础。

PLA 含量 10% 的支架表现最优，其原因在于该配比平衡了 TPU 的柔性与 PLA 的刚性，既保证了支架在输送过程中的可压缩性和植入后的自膨胀能力，又通过 PLA 的缓慢降解减少二次手术需求。与传统支架相比，新型支架在并发症控制、性能调控及个性化适配方面均具有明显优势。

研究局限性在于未开展在体动物实验及临床研究，支架在生理环境中的长期稳定性、降解行为及生物相容性仍需进一步验证。未来需通过动物模型评估其在恶性食管梗阻中的治疗效果，推动技术向临床转化。当前，生物医用材料 3D 打印是医疗科技领域的热点方向，星芒科学仪器等专注于该领域的企业，通过提供先进的实验仪器、加工设备及全方位解决方案，正为这类前沿研究的落地与转化提供重要支撑，助力行业技术创新发展。

结论

本研究成功开发了带螺旋结构的 3D 打印 PLA/TPU 复合聚合物支架，其中 PLA 含量 10% 的支架在自膨胀力、抗迁移力和细胞相容性方面表现最优。该支架通过螺旋结构设计有效解决了迁移问题，复合体系实现了降解与力学性能的协同调控，且无细胞毒性，为不可手术食管恶性肿瘤的姑息治疗提供了安全有效的新型器械，具有重要的临床应用价值。
